柔性風琴式防護罩

柔性風琴式防護罩

P.A.= 打開長度 B = 外側寬度

P.C.= 閉合長度 a=外側高度

行程＝打開長度 -閉合長度 x=折疊高度

計算閉合長度的公式

AP ＝一折的開度 =(x·2）-8
SM ＝纖維厚度^*
SS ＝加強板厚^*
SF ＝法蘭厚度^*
NP ＝褶的數目 =P.A./AP+2
P.C.=(SM.8+SS)^*NP+(SF^*·2)

例如 :
數據:折疊高度=15mm
打開長度=1000mm

opening of 1 fold = ( 15×2 ）-8 =22
一褶的開度＝1000/22+2 = 48

閉合長度=(0.25^*×8+1^*)×48+( 2^***×2 )
閉合長度=3×48+4=148
閉合長度 =148mm

我們假定纖維材料的代碼為“TEMAT151” .
我們假定加強板的厚度為1 毫米
我們假定法蘭的厚度為2 毫米．

本數據表僅僅給出了我們所生產的熱焊接保護罩的一種。如果你需要其他型式的保護罩請與我們工程設計部聯系。

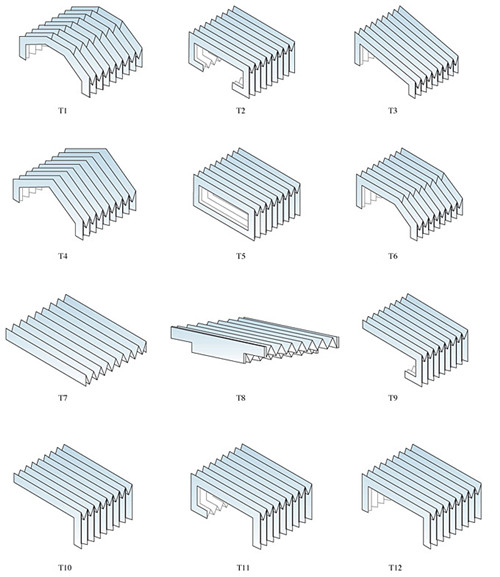

多用型護罩主要部分的可行形狀

以下是多用型護罩．他們可以應用在任何機器工具上，幸虧了他們能變化多端的形狀和占用有限的空間供設計選用。

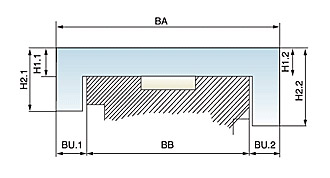

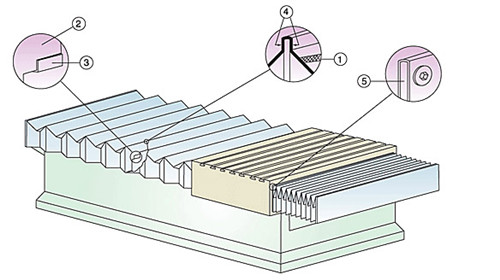

計算高頻焊接的護罩尺寸

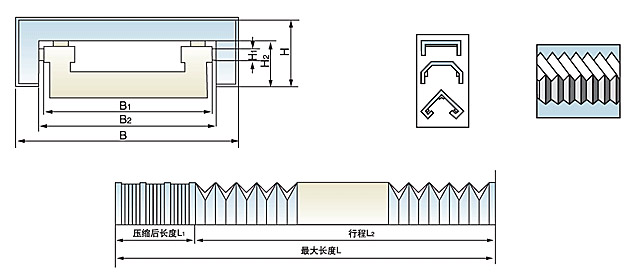

柔性風琴式導軌防護罩設計參數

代號	名稱	數據	備注	護罩結構材料
L	拉伸后長度			面料	尼龍革或三防布
L₁	壓縮后長度			支撐	PVC 片材（每格一片）
L₂	行程長度			連接板	樹脂板、鐵板
B	防護罩總寬			滑輪	銅或尼龍軸承
B₁	導軌寬度				-
B₂	護罩內部寬度			配套機床型號	-
H	護罩總高度			訂貨單位	-
H₁	導軌高度			聯系人	-
H₂	護罩內部高度			聯系電話	-
注：1 用戶訂貨時只要填明以上數據、選定材料．我公司代為設計制造。 2 如用戶對護罩型式有特殊要求．我公司可與用戶協商設計，滿足要求。 3 每種防護罩填寫一張。如樣本不夠，可復印填寫。

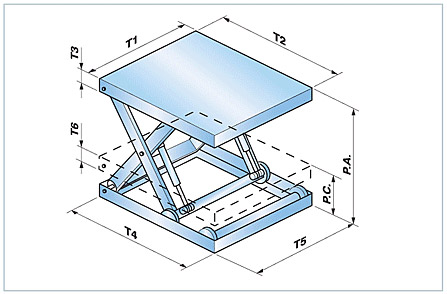

升降平臺的資料

平臺的尺寸

上側
T1 ＝臺寬
T2 ＝臺長
T3 ＝框架的高度
下側
T4 ＝臺寬
T5 ＝臺長
T6 ＝框架的高度
打開
P.A. ＝打開長度
閉合
PC.＝閉合長度

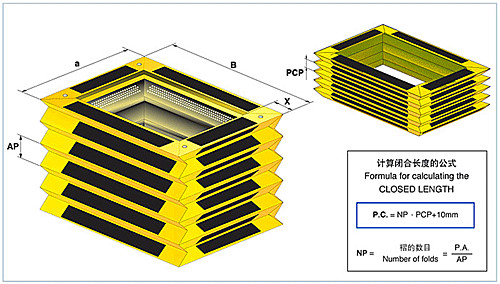

方護罩的特性

升降平臺的護罩

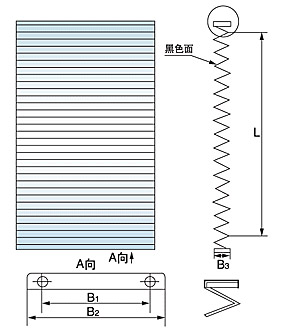

風琴式防塵折布

防塵折布參數
